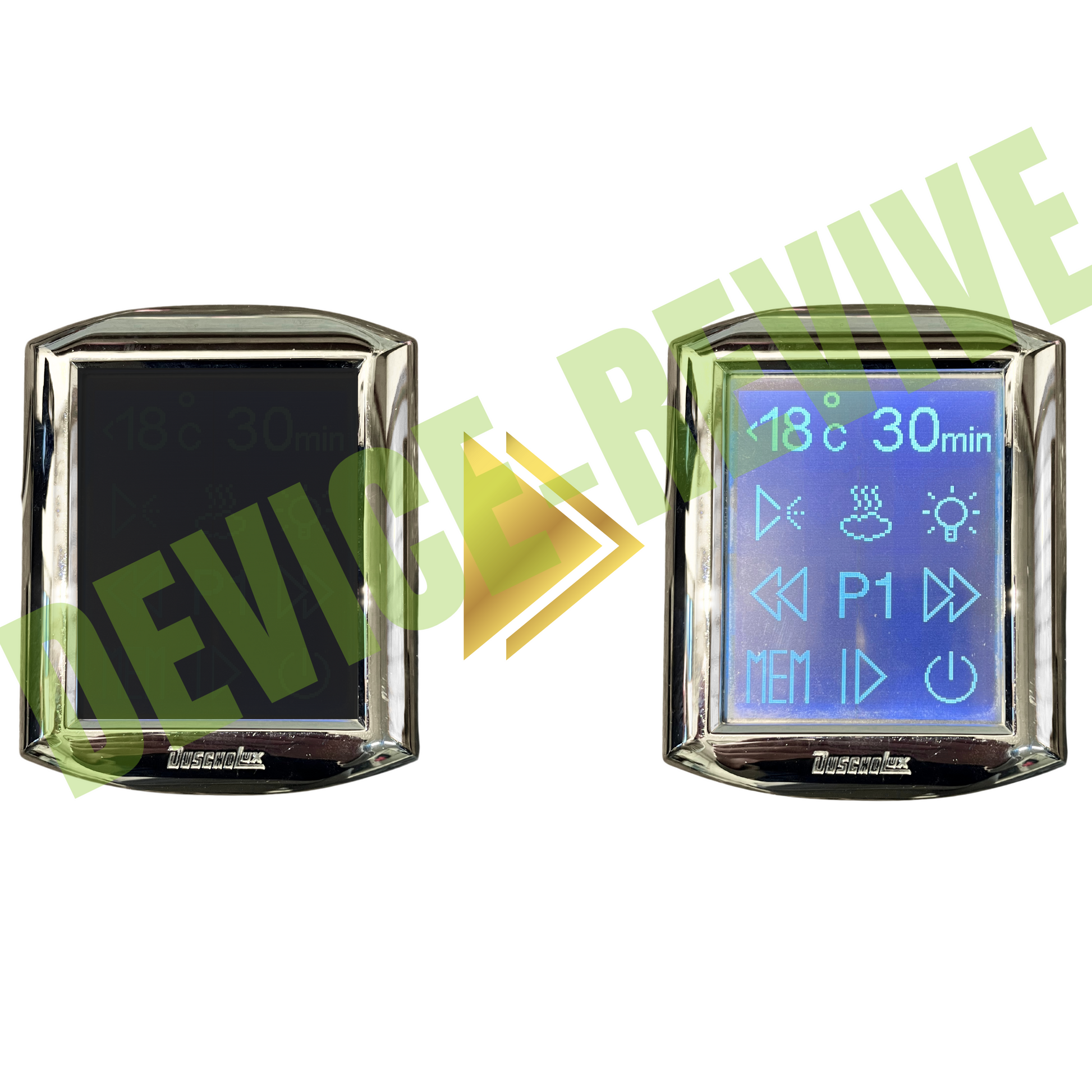

Duscholux Dampfdusche Reparatur: Bedienpanel DL0091663544 / 84-0096-01 defekt?

Moderne Displays erzeugen ihr Licht meist selbstständig über eine Vielzahl lichtemittierender Elemente. Ältere Technologien hingegen sind auf eine separate Hintergrundbeleuchtung angewiesen.

Der Alterungsprozess

Wie alle elektronischen Bauteile unterliegen auch diese Lichtquellen einem natürlichen Verschleiß:

• Abnehmende Leuchtkraft: Mit zunehmender Betriebsdauer sinkt die maximale Helligkeit der Anzeige.
• Funktionsausfälle: Einzelne Elemente können im Laufe der Zeit komplett ausfallen.
• Technisch bedingt: Dieser Prozess ist eine normale Alterserscheinung der verwendeten Materialien.

Die Folge

Nach langjährigem Einsatz führt dies zu einer merklichen Reduzierung der Displayhelligkeit bis hin zum vollständigen Funktionsausfall des Gerätes.

Je nach Einsatzgebiet kommen unterschiedliche Technologien zum Einsatz, um Berührungen zu erfassen. Beide Systeme haben spezifische Eigenschaften und Alterungsprozesse.

Kapazitive Systeme (Standard)

Diese Displays arbeiten mit einem elektrischen Feld auf der Oberfläche.

• Funktion: Ein leitfähiger Gegenstand (z. B. ein Finger) verändert das Feld.
• Einschränkung: Feuchtigkeit oder Wasser können das elektrische Feld stören, weshalb die Bedienung unter nassen Bedingungen oft eingeschränkt ist.

Resistive Systeme (Industrie & Außenbereich)

Diese Displays reagieren auf mechanischen Druck.

• Vorteil: Sie lassen sich auch bei Nässe oder mit Handschuhen zuverlässig bedienen.
• Verschleiß: Da die Oberfläche bei jeder Berührung leicht verformt wird, unterliegt diese Technik einem mechanischen Alterungsprozess.

Die Folge nach langjähriger Nutzung

Aufgrund des mechanischen Aufbaus nimmt die Zuverlässigkeit resistiver Displays mit der Zeit ab. Technisch bedingt kann dies nach intensivem Einsatz zu verzögerten Reaktionen oder einem vollständigen Ausfall der Touch-Funktion führen.

Anleitung: Reparatur und Diagnose des Touch-Systems (DIY-Guide)

Diese Anleitung führt Sie durch den Prozess der Instandsetzung. Bitte beachten Sie, dass für die erfolgreiche Durchführung professionelles Equipment und eine ruhige Hand erforderlich sind.

Benötigte Materialien & Werkzeuge

• Messgeräte: Multimeter, Oszilloskop.
• Stromversorgung: Labornetzteil (stabilisierte 12V DC und 5V DC).
• Werkzeug: Skalpell/feines Messer, flache Kunststoff-Hebel (Spudger), lange dünne Präzisions-Pinzette.
• Chemie: Elektronik-Silikon (essigsäurefrei), Reinigungsmittel für Klebereste.

Schritt 1: Gehäuseöffnung

Das Gehäuse ist rückseitig mit Silikon versiegelt.

1. Fahren Sie mit einem scharfen Messer vorsichtig die Silikonnaht entlang.
2. Risiko: Das Silikon ist oft sehr widerspenstig. Ein Abrutschen kann das Gehäuse beschädigen oder zu Verletzungen führen. Arbeiten Sie extrem langsam.
3. Setzen Sie Hebelwerkzeuge an mehreren Punkten gleichzeitig an. Hebeln Sie die Rückplatte Stück für Stück hoch, damit nichts verkantet oder bricht.

Schritt 2: Demontage der Elektronik

Im Inneren finden Sie drei Platinen, die eng miteinander verbaut sind.

1. Bevor die Platinen entnommen werden können, müssen die Verbindungen zum Touchpanel gelöst werden.
2. Nutzen Sie die lange Pinzette, um die Stecker der Flachbandkabel zu entriegeln.
3. Wichtiger Warnhinweis: Die Flachbandkabel sind durch die jahrelange Wärmeentwicklung im Gehäuse extrem spröde. Ein einziger Knick oder zu viel Zug führt zu Haarrissen in den Leiterbahnen. Die Ersatzpanels werden nicht mehr produziert, es gibt auch keine Ersatzteile. Hier können selbst wir dann nicht mehr helfen.

Schritt 3: Fehlerdiagnose mittels Signalverfolgung

Nachdem die Platinen entnommen wurden, erfolgt die Fehlersuche unter Spannung (12V/5V Einspeisung).

1. Recherche: Suchen Sie die Datenblätter (Datasheets) aller verbauten Mikrochips heraus, um Pin-Belegungen und Logiktabellen zu verstehen.
2. Messung: Prüfen Sie z. B. bei einem NAND-Gatter, ob die Logikpegel (High/Low) zum exakt richtigen Zeitpunkt an den Ein- und Ausgängen anliegen.
3. Nutzen Sie das Oszilloskop, um Taktsignale und Datenbus-Kommunikation zu visualisieren.
4. Vorgehen: Grenzen Sie den Fehler schrittweise ein. Bekannte Fehlerbilder verkürzen diesen Prozess, bei seltenen Defekten muss jeder Chip einzeln validiert werden.

Schritt 4: Zusammenbau und Abdichtung

1. Reinigen Sie das Gehäuseinnere und die Dichtflächen penibel von alten Silikonresten. Rückstände können später zu Undichtigkeiten führen.
2. Setzen Sie die Platinen ein und kontaktieren Sie die sensiblen Kabel.
3. Verschließen Sie das Gehäuse und ziehen Sie eine neue Silikonfuge, um das Eindringen von Feuchtigkeit (Kondenswasser/Spritzwasser) zu verhindern.

Schritt 5: Der kritische Belastungstest

Ein kurzer Funktionstest reicht oft nicht aus. Wir empfehlen einen 24-Stunden-Dauerlauf.

• Viele Fehler (z. B. thermische Ausfälle) zeigen sich erst nach mehreren Betriebsstunden.
• Erst wenn das Gerät einen vollen Tag unter Last fehlerfrei läuft, gilt die Reparatur als erfolgreich.

Einschätzung des Schwierigkeitsgrades:
Die mechanischen Arbeiten erfordern hohe Feinmotorik, während die Diagnose tiefgehende Kenntnisse in der Digitaltechnik voraussetzt. Sollten Sie während der Demontage feststellen, dass die Kabel zu spröde sind oder Ihnen die Messwerte unklar erscheinen, empfiehlt es sich, den Prozess abzubrechen, um einen Totalverlust zu vermeiden.

1. Unberührte Geräte

Sollten Sie keinen eigenen Reparaturversuch unternommen haben und uns das Gerät im Originalzustand zusenden, bleibt unser Service für Sie risikofrei: Falls wir das Gerät trotz unserer Fachkenntnisse nicht instand setzen können, entstehen Ihnen selbstverständlich keine Kosten.

2. Risiko bei bereits begonnenen Reparaturen

Falls Sie bereits einen eigenen Versuch gestartet haben (geöffnetes Gehäuse, Eingriffe in die Elektronik), verändert dies die Ausgangslage für unsere Techniker erheblich:

• Mehraufwand: Die Analyse von Folgeschäden oder unsachgemäßen Vorarbeiten nimmt deutlich mehr Zeit in Anspruch als die Standarddiagnose.
• Kostenpauschale: Sollten durch den Selbstversuch irreparable Schäden entstanden sein (z. B. Leiterbahnbruch an spröden Flachbandkabeln oder thermische Zerstörung der Chips), die eine erfolgreiche Instandsetzung unmöglich machen, berechnen wir einen Aufwandspauschale in Höhe von 126,95 € zzgl. MwSt.
